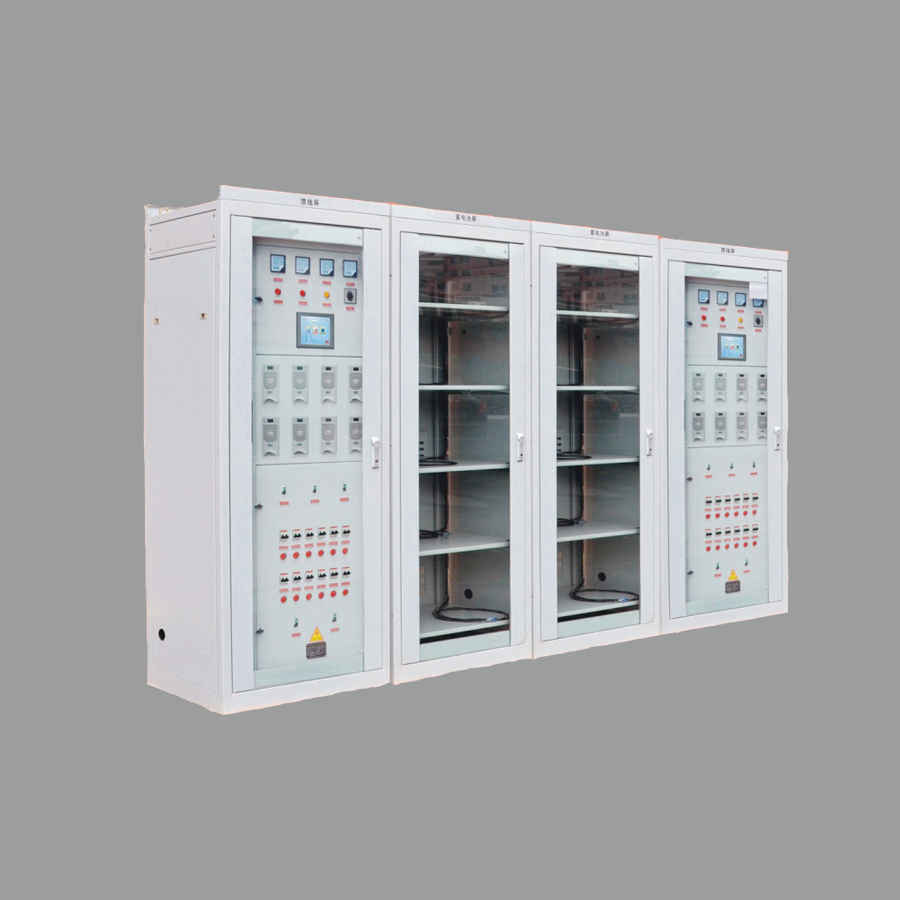

LY-GZDW高频微机控制免维护直流屏200AH-250AH系列

  • LY-GZDW200AH-250AH系列高频微机控制免维护直流屏本系统主要适用于200AH-250AH电池单组充电系统,电池遥检和绝检测是通过扩展方式实现,通过接口与该监控器联机,
  • 在线订购

LY-GZDW200AH-250AH系列高频微机控制免维护直流屏

本系统主要适用于200AH-250AH电池单组充电系统,电池遥检和绝检测是通过扩展方式实现,通过接口与该监控器联机,触摸屏显示,系统监控对电池智能化管理,功能完善,具有与自动化系统连接的四接口,提供RS232/RS48两种通讯选择,提供RTUCDTMODBUS三种通讯协议选择。





一、适用范围

本系统适合于200AH250Ah容量的直流电源系统,适用于10KV用户站、35KV/110KV变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域,可作高压开关、继电保护、自动装置的操作和控制电源。

二、系统特点

■主监控采用320*240LCD汉字菜单显示,触摸屏操作;

■监控系统采用模块化积木式结构,多CPU分布式控制,内部通过RS485总线连接;

■可配置电池巡检、绝缘选线、开关量检测单元;

■可选配我公司510A整流模块构成系统,组态灵活;

■支持所有接线方案(含三充电机、双电池组、母线分段);

■可支持两段母线绝缘支路检测,每段最多120路;

■主监控提供RS232/RS485接口内置RTUCDT MODBUS三种通讯协议,可与电站自动化系统连接。

三、系统技术参数

■交流输入:AC380V±15%,频率50Hz±10%

■输出电压:180V-286V任意设定(220V系统),90V-143V任意设定(110V系统)

■输出电流:40A220V系统),80A110V系统)

■电池容量:250Ah及以下容量的直流系统

■整流模块:我公司10A及以上整流模块

■模块限流:10%110%任意设定

■工作效率:>94%

■稳压精度:<0.5%

■纹波系数:<0.5

■稳流精度:<0.5%

■耐    压:2KVAC一分钟无闪络、无击穿

■绝缘电阻:>10MΩ

■人机界面:320×240点阵LCD汉字显示,触摸屏操作

■通讯接口:支持RS232/RS485两种通讯模式,提供RTU/CDT/MODBUS三种通讯选择。

■电池充电管理:自动

■电池温度补偿:用户可设定

■柜体外形尺寸:(高×宽×深)mm=2260×800×6002360×800×600

■颜        色:可选择

■系统接线方案:所有接线方案

四、系统方案配置

选用模块

方案选择

方案说明

JK系统主监控单元

必配件

本方案适合于250Ah及以下直流系统,提供两路交流进线,自动切换馈线输出55合(可根据需要配置)。柜体前门配铝合金框钢化玻璃,后门为双开门,顶部有排风散热窗。注:可根据用户需求添加事故信号或预告信号、报警功能和逆变电源DC/AC、电压转换模块DC/DC

220V110V整流模块

降压硅链

充电柜

馈电柜、电池柜

闪光继电器

适配件

电池巡检单元

开关量监控单元

绝缘监控单元

注:200Ah以上容量的蓄电池可采用电池架安装。
