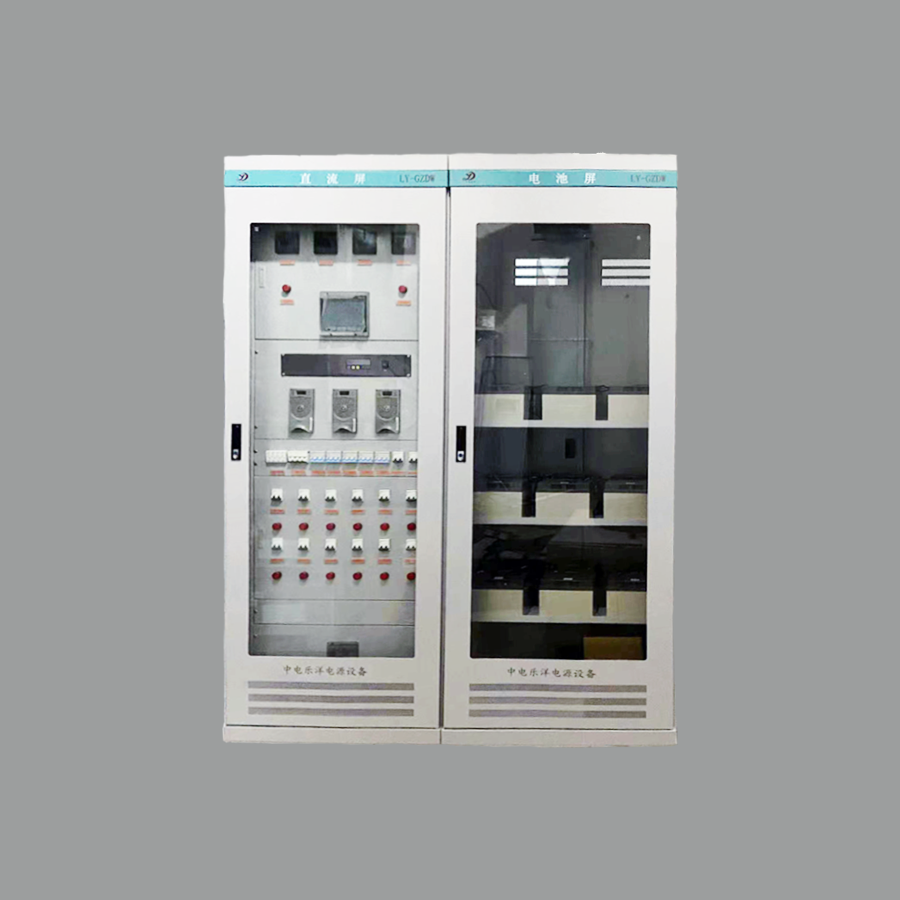

LY-GZDW系列直流电源系统
一、产品简述
LY-GZDW系列高频开关直流电源屏是我公司结合多年技术经验积累、体系管理，根据GB/T19826-2005和DL/T459-2002等标准自行设计的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。现已广泛应用于从500KV到10KV不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，**重点工程如地铁、油田化工、冶金等，作为控制、信号、事故照明等负荷的正常与事故情况下的直流供电，可实现无人值守，是传统直流电源成套装置的理想换代产品。
二、系统特点
■智能化程度高
充电模块采用我公司自主研发的LY系列智能型高频开关电源，该系列电源是专为电力系统设计，具有“四遥”功能的智能电源。电源采用**的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高（95%以上）、可靠性高等优点。产品包括220V、110V、48V三大系列、几十个品种，配有标准RS-485接口，易于与自动化系统对接，适用于500KV到10KV不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，**重点工程如地铁、油田、化工、冶金等。其充电过程完全符合铅酸蓄电池、镍镉电池充电曲线要求，系统对电池实现智能充电管理，并带有温度补偿功能。监控系统配有标准RS-232/485接口，提供多种通信规约，方便接入自动化系统，提供开放协议，方便组网，轻松实现“四遥”及无人值守。
■可靠性高
充电装置使用多个高频开关模块并联，N+1热备份，可平滑扩容，模块间均流特性好，模块支持带电热拔插（注：应尽量避免带载热插拔产生拉弧烧毁模块输入输出接插件）。具有一体化接口，方便模块更换，提高了系统的稳定性和可靠性。整流模块及监控器的重要部位全部选用进口可靠元器件，产品出厂前经过高温老化及多级质量管控，保证运行时的稳定性和可靠性。
■操作、使用简单
交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设计，底层模块即插即用（需在监控中设置），带电热插拔，方便安装、检修、更换。
■显示、报警功能完善
监控功能完善，高智能化，采用大屏幕液晶汉字显示（可提供英文显示菜单），触摸屏利用触摸操作，监控自带声光告警。采用高性能器件，断电后运行记录和历史故障不丢失。
■两路交流输入、自动切换
交流配电单元具有缺相保护功能，并且两路市电切换时有延时保护，保证市电切换时模块软启动，减小电网及模块自身冲击，不会造成模块损坏，增强了系统的稳定性和可靠性。
■完善的电池管理
对蓄电池自动管理及自动维护保养，实时监测单体蓄电池的端电压，及电池组充、放电电流，检测记录放电AH数自动控制均、浮充转换以及定期维护性均充。
■自动电池温度补偿
具有电池温度补偿功能，温度补偿系数可根据不同电池种类自行设定，满足不同品牌电池的温补要求，延长电池寿命。
■率、高功率因数
电源满载效率>95%；采用无源功率因数校正技术，满载功率因数>0.92。
■稳压、稳流精度高
稳流精度≤±1%；稳压精度≤±0.5%；纹波系数≤±0.5%
■方案齐全、组合方便
可根据用户订货时提出的方案，进行。
三、技术指标
■交流输入电压：380V±15%
■电 网 频 率：50Hz±10%
■输出电流等级：10A～320A
■适用电池容量：10AH～3000AH
■额定输出电压：220V/110V
■输出电压范围：198V-286V / 99 V～143V连续可调
■输出限流：额定电流×（10%～105%）
■动态响应：在20%负载跃变到80%负载时恢复时间≤200μS，超调≤±5%
■效 率：≥95%（单模块）
■绝缘电阻：≥20MΩ
■绝缘强度：输出对地、输入对地、输入对输出施加2.5KVAC，1min无飞弧无闪络。
■相对湿度：≤90%
■海拔高度：≤2000m
■地震烈度：≤7度
■环境温度：-10℃～40℃
■可闻噪音：自冷≤40dB风冷≤55dB（距柜体1米处）
■防护等级：≥IP30
四、正常使用条件
■海拔不超过2000m；
■设备运行期间周围空气温度不高于40℃，不低于-10℃；
■日平均相对湿度不大于95%，月平均相对湿度不大于90%；
■安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT；
■安装垂直倾斜度不超过5%；
■使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属的有害气体及导电介质；
■交流输入采用三相五线制，电压不对称度不超过5%；
■交流输入电压应为正弦波，非正弦含量不超过10%；
■本设备仅限在室内安装，并注意设备运行的环境温度；
五、主要引用标准
■DL/T459-2000电力系统直流电源柜订货技术条件
■DL/T637-1997阀控式密封铅酸蓄电池订货技术条件
■DL/T5044-95火力发电厂、变电所直流系统设计技术规定
■LS（W）30-40-JT电力系统用微机控制直流电源柜技术条件
六、直流系统构成
直流系统由交流配电单元，防雷单元，整流模块单元，监控单元，底层模块采集单元，降压单元，直流配电单元，电池组单元组成。系统中的各监控单元受主监控的管理和控制，通过RS485通讯线将各底层单元采集的信息传递至主监控。
