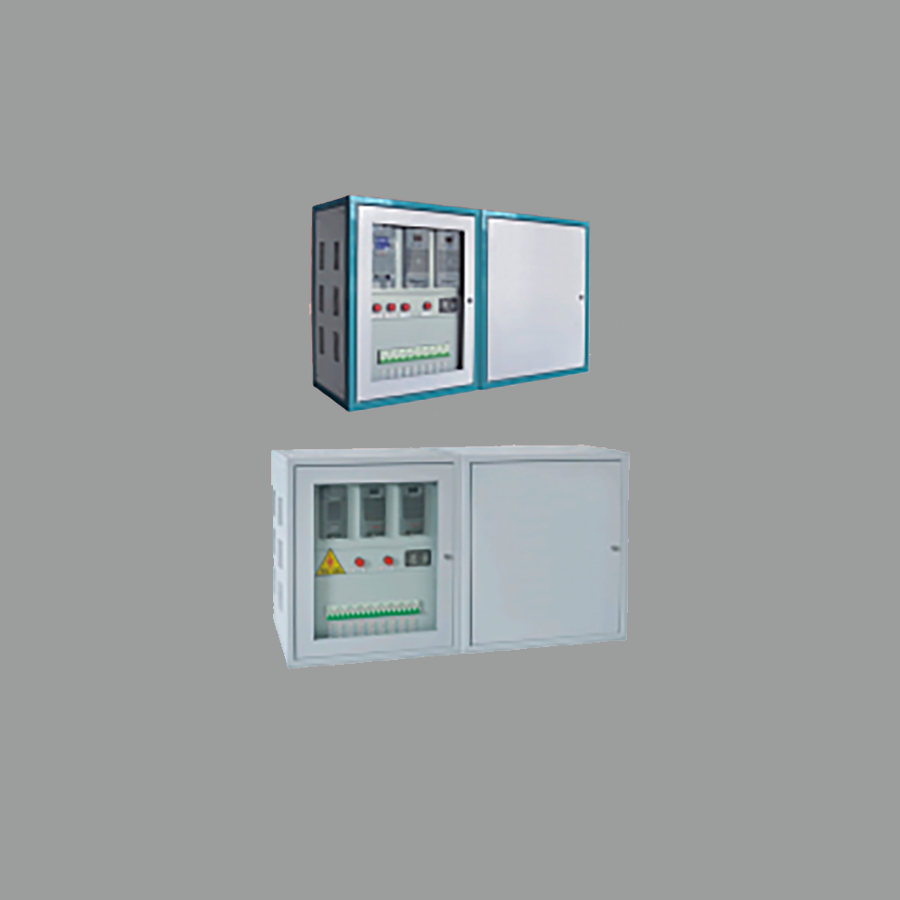

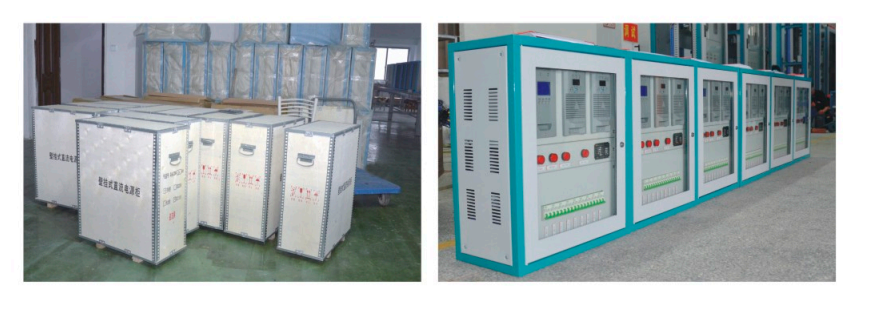

LY-GZDW-BG壁挂系统

  • LY-GZDW-BG壁挂系统本系统是我公司专为小容量壁挂系统而设计,主要适用于7Ah-40Ah单组电池单组充电系统,系统由整流模块、监控模块、降压模块、配电单元和电池箱构成;具有体
  • 在线订购

LY-GZDW-BG壁挂系统

本系统是我公司专为小容量壁挂系统而设计,主要适用于7Ah-40Ah单组电池单组充电系统,系统由整流模块、监控模块、降压模块、配电单元和电池箱构成;具有体积小、结构简单、独立构成系统等特点。系统监控对电池智能理,功能完善,具有与自动化系统连接的四遥接口,提供RS232RS485两种通讯选择,提供RTUCDTMODBUS三种通讯协议选择。



一、产品概述

LY-GZDW-BG壁挂系统是中电乐洋集多年开发经验设计的高可靠性产品,有交流输入配电部分、整流部分、直流输出、监控部分等组成。具有体积小、结构简单、壁挂安装、不占空间等特点,适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成;具有体积小、结构简单独立构成系统等特点;监控模块采用LCD汉字菜单显示,系统监控和电池智能化管理功能完善,具有与自动化系统连接的四遥接口,提供RS232RS485两种通讯选择,提供RTUCDT MODBUS三种通讯规约选择。

该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电流。

二、功能特点

适合构成38AH/220V65AH/110V100AH/48V以下小系统;

采用模块式结构,系统由交流配电、直流馈电、整流模块、降压单元、监控单元、及闪光装置等组成,具有体积小、结构简单、壁挂安装、不占空间等特点;

可安装33.0A/220V5A/110V10A/48V自然冷模块;

降压单元具有自动硅链降压功能,最大电流4A,冲击电流30A/0.5S

监控器采用LCD显示汉字菜单按键操作可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准;

监控单元具有对电池自动管理的功能;提供RS232RS485两种通讯接口选择,提供RTUCDT MODBUS三种通讯规约选择,可与电站自动化系统连接;

监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测;模块故障、母线电压越限、主路交流失电、母线绝缘故障实时报警;

注:可根据用户需要添加信号箱实现事故信号或预告信号报警功能。

可选用二路交流入(其中一路可选择PT100VAC供电),PT供电自动限制输出功率。


二、功能特点

适合构成38AH/220V65AH/110V100AH/48V以下小系统;

采用模块式结构,系统由交流配电、直流馈电、整流模块、降压单元、监控单元、及闪光装置等组成,具有体积小、结构简单、壁挂安装、不占空间等特点;

可安装33.0A/220V5A/110V10A/48V自然冷模块;

降压单元具有自动硅链降压功能,最大电流4A,冲击电流30A/0.5S

监控器采用LCD显示汉字菜单按键操作可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准;

监控单元具有对电池自动管理的功能;提供RS232RS485两种通讯接口选择,提供RTUCDT MODBUS三种通讯规约选择,可与电站自动化系统连接;

监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测;模块故障、母线电压越限、主路交流失电、母线绝缘故障实时报警;

注:可根据用户需要添加信号箱实现事故信号或预告信号报警功能。

可选用二路交流入(其中一路可选择PT100VAC供电),PT供电自动限制输出功率。

四、系统技术指标

交流输入电压:220V±20%

■P T供电 电压:100V±10%

  率:50Hz±10%

  数:≥0.85

输出电压范围:40V60V连续可调(对于48V系统)、

90V140V连续可调(对于110V系统)

180V280V连续可调(对于220V系统)

输出限流:10%110%le(单模块)

稳压精度:≤±0.5%

稳流精度:≤±0.5

纹波系数:≤±0.1%

度:≤5%

    率:≥90%

绝缘电阻:≥10MΩ

绝缘强度:输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。

可闻噪音:≤ 45dB

外形尺寸:700(高)×600(宽)×265(深)

输出过压保护:280V±2V220V),140V±2V110V)、60V±2V48V

工作环境温度:-5℃45℃

工作环境相对湿度:≤ 90%

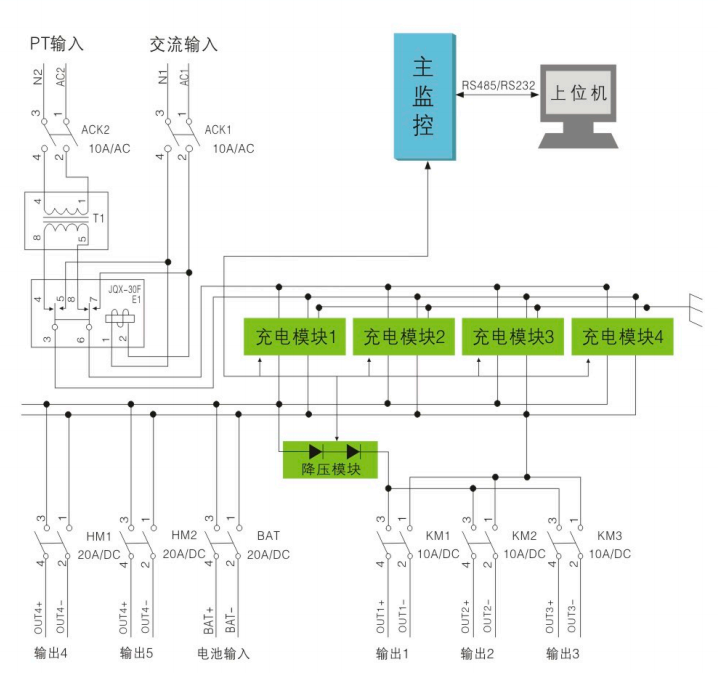

五、系统工作原理



两路市电经过自动切换输入一路交流,给整流模块供电。整流模块将输入的交流AC转换为直流DC给蓄电池充电,同时给合闸母线(合母)负载供电;另外合闸母线通过降压模块后给控制母线(控母)负载供电。系统中运行的各种功能模块受主监控和后台监控及远程监控的控制,监控可实时显示运行信息查询信息及操控系统。

六、系统配置

系统由LYD100T监控模块、LYD22005-5整流模块、LYD021T降压模块和蓄电池构成。

标配:2路市电输入、1路蓄电池输入、3路合闸回路输出、3路控制回路输出。

七、外形尺寸

电源系统箱门采用下开式结构,安装人员应依工程设计图,在确保维护和行人有足够空间的前提下安装。确定安装位置后按照下图准确挂件安装孔
