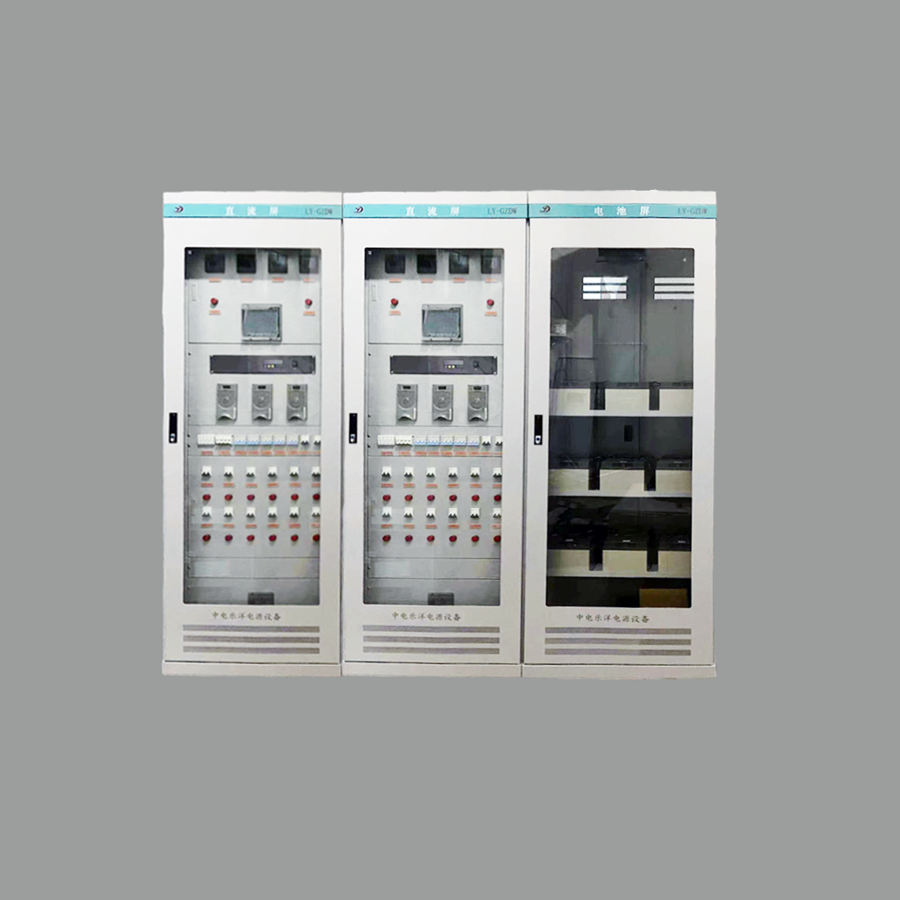

LY-GZDW高频微机控制免维护直流屏50Ah-80Ah系列

  • LY-GZDW50Ah-80Ah系列高频微机控制免维护直流屏本系统主要适用于50Ah-80Ah单组电池单组充电系统,电池巡检和绝缘检测是通过扩展方式实现,通过RS485接口与该监控
  • 在线订购

LY-GZDW高频微机控制免维护直流屏-50Ah-80Ah系列

本系统主要适用于50Ah-80Ah单组电池单组充电系统,电池巡检和绝缘检测是通过扩展方式实现,通过RS485接口与该监控器联机,可实现18节电池巡检和30路支路绝缘监察,实现16路支路开关跳闸故障检测。监控模块液晶触摸屏显示,系统监控对电池智能化管理,功能完善,具有与自动化系统连接的四遥接口,提供RS232RS485两种通讯选择,提供RTUCDT MODBUS三种通讯协议选择。



50AH80AH直流屏

一、适用范围

本系统适合于50AH80AH容量的直流电源系统,适用于10KV用户站、35KV/110Kv变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域,可作高压开关、继电保护自动装置的操作和控制电源。



二、系统特点

■主监控采用320*240LCD汉字菜单显示,触摸屏操作

■监控系统采用模块化积木式结构,多CPU分布式控制,内部通过RS485总线连接

■可配置电池巡检、绝缘选线、开关量检测单元

■可选配我公司210A整流模块构成系统,组合灵活

■支持所有接线方案|含三充电机、双电池组。母线分段

■可支持两段母线绝缘支路检测,每段最多120

■主监控提供RS232RS485接口内置RTUCDT MODBUS三种通讯协议可与电站自动化系统连接

三、系统技术参数

■交流输入:AC380V±15%,频率50Hz±10%

■输出电压:180V-286V任意设定(220V系统),90-143V任意设定(110V系统)

■输出电流:20A220V系统),20A110V系统)

■电池容量:250AH及以下客量的直流系。

■整流模块;我公司10A及以上整流模块

■模块限流:10%-110%任意设定

■工作效率:>94%

■稳压精度:<0.5%

■纹波系数:<0.5%

■稳流精度:<0.5%

■绝缘电阻:>10MΩ

■耐    压:2KVAC一分钟无闪络,无击穿

■电池充电管理:自动

■电池温度补偿:用户可设定

■人机界面:320×240点阵LCD汉字显示,触摸屏操作

■通讯接口:支持RS232RS485两种通讯模式,提供RTUCDT MODBUS三种通讯规约选择

■柜体外形尺寸:(高×宽×深)mm=2260×800×6002360×800×600

■颜色:可选择。

■系统接线方案:所有接线方案

四、系统方案配置

选用模块

方案选择

方案说明

LY-JK系统主监控单元

必配件

本方案适合于80Ah及以下直流系统,提供两路交流进线,自动切换馈线输出55合(可根据需要配置)。采用充馈电一体柜和蓄电池柜组成。柜体前门配铝合金框钢化玻璃,后门为双开门,顶部有排风散热窗。注;可根据用户需求添加事故信号或预告信号报警功能和逆变电源DCAC、电压转换模块DC/DC

220V110V整流模块

降压硅链

充馈电柜

蓄电池柜

闪光继电器

适配件

电池巡检单元

开关量监控单元

绝缘监控单元
