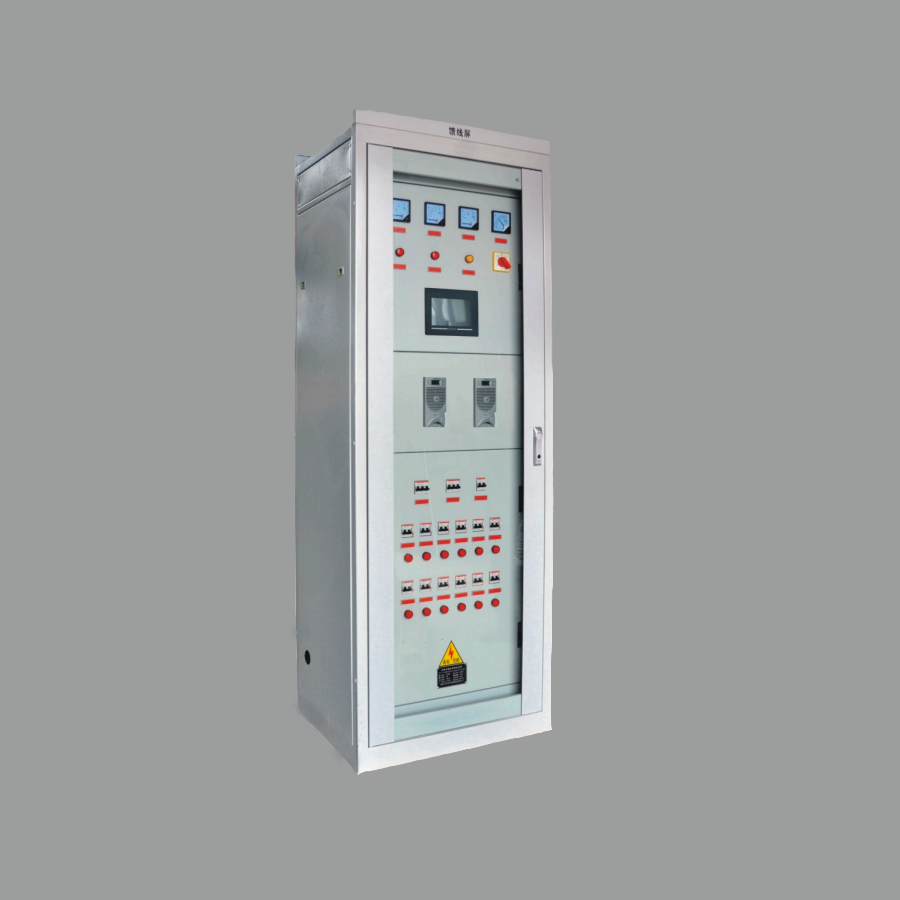

LY-GZDW系列高频微机控制免维护直流屏

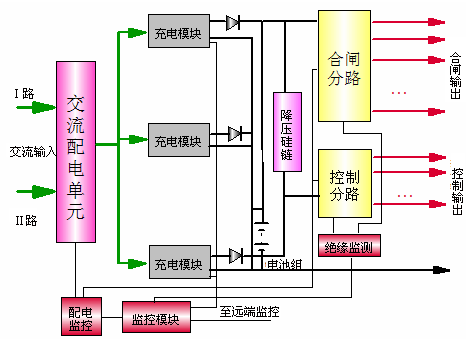

本系统经济环保,适合小型开关站、小型用户变电站、小型箱变、智能大厦配电等场合。系统由整流模块、监控模块、降压模块,配电单元和电池构成一体化柜体,结构简单,独立构成系统等特点;监控模块液品触摸屏显示,系统监控对能化管理,功能完善,具有与自动化系统连接的四遥接口,提供RS232和RS485两种通讯选择,提供RTU、CDT三种通讯协议选择。
17AH~40AH直流屏
一、适用范围
本系统适合于小于40Ah及以下的直流电源系统,适用于开闭所、10KV用户站、小型35KV变电站,可作高压开关、继电保护、自动装置的操作和控制电源。系统多可配置2个LYD22005或LYD11010模块,可提供220V/10A(110V/20A)。
二、系统特点
■用于构成40Ah及以下的直流系统,适合开闭所、小型用户站。
■多可安装2个****模块,可提供220V/10A(110V/20A)。
■模块和监控单元均采用带电插拔结构,安装、维护方便。
■模块和监控单元在一个托架内,结构紧凑。
■监控单元完成合母电压、控母电压,控母电流、电池充放电流检测,无需外接传感器。
■监控单元具有5级或7级硅链降压自动控制功能,只需外配硅链可实现控母自动调压。。
■监控单元采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统参数显示、系统故障指示和系统校准。
■系统内置母线绝缘和闪光的功能。
■监控单元提供RS232/RS485接口,提供RTU、CDT和 MODBUS三种通讯规约。
三、系统技术参数
■交流输入电压:220V±20%
■PT供电电压:100V±10%
■电网频率:50Hz±10%
■功率因数:≥0.85
■输出电压范围:180V~280V连续可调
■输出限流:0.2A-****(单模块)
■稳压精度:≥±0.5%
■稳流精度:≤±0.5%
■纹波系数:≤±0.1%
■均 流 度:≤5%
■效 率:≥94%
■输出过压保护:280V±2V
■绝缘电阻:≥10MΩ
■绝缘强度:输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。
■人机界面:LCD液晶屏中文菜单显示,按键操作。
■通讯接口:支持RS232和RS485两种通讯模式,
提供RTU、CDT、 MODBUS三种通讯协议选择。
■柜体外形尺寸:(高×宽×深)mm=2260×800×600或2360×800×600
■颜色:可选择。
四、系统方案配置
选用模块 | 方案选择 | 方案说明 |
LY-JK系统主监控单元 | 必配件
| 本方案适合于40Ah及以下直流系系统,提供两路交流进线,自动切换(其中一路可选择PT100vac供电)。馈线输出5控5合(可根据需要配置)采用充电、馈电、蓄电池组合成一体柜柜体后门为双开门,前门配钢化玻璃 |
220V或110V整流模块 | ||
降压硅链 | ||
闪光继电器 | ||
馈线输出 | ||
充馈电、电池一体柜 | ||
电池巡检单元 | 适配件 |
