直流屏

  • 直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站,和其他使用直流设备的用户(如石化、矿山、铁路等),适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化,采用单板结构(All in one),内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。
  • 在线订购

什么是直流屏?

     直流屏是直流电源操作系统的简称通用名为智能免维护直流电流屏,通用型号为GZDW。直流屏就是根据电力系统的需要而设计生产的智能型高频开关直流电源装置;其主要性能特点是运行稳定抗抗干扰性好、纹波系数小、技术精度高。发电厂和变电站中的电力操作电源现今采用的都是直流电源,它为控制负荷和动力负荷以及直流事故照明负荷等提供电源,是当代电力系统控制、保护的基础。

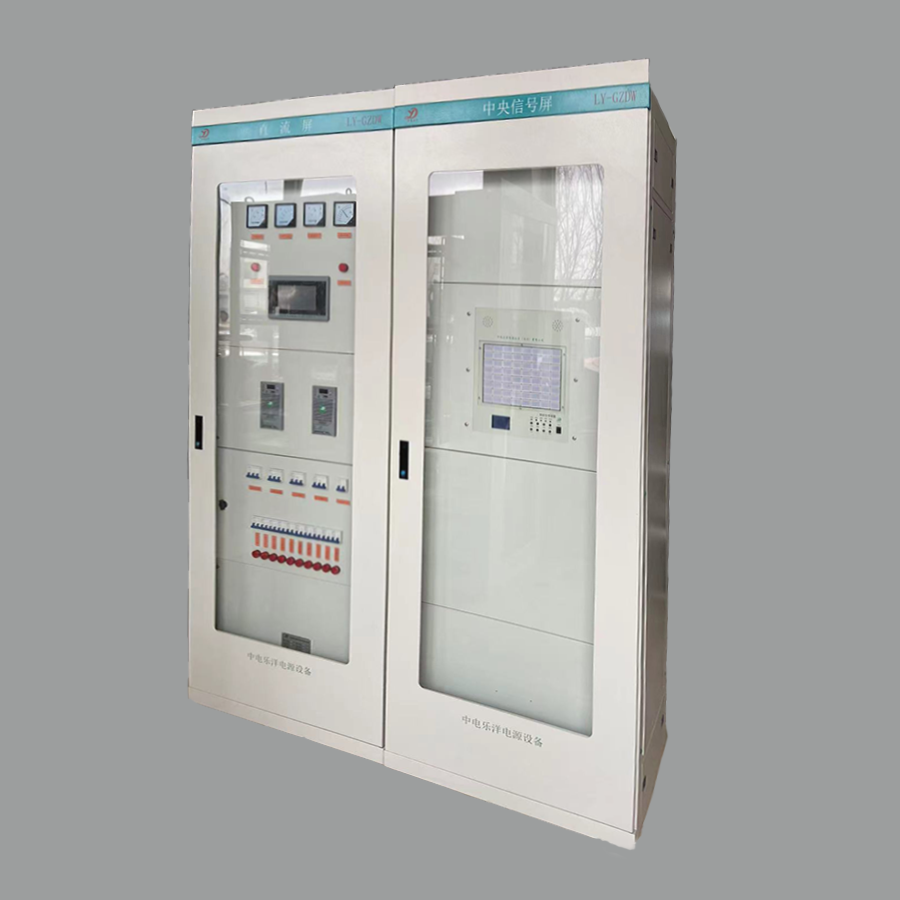

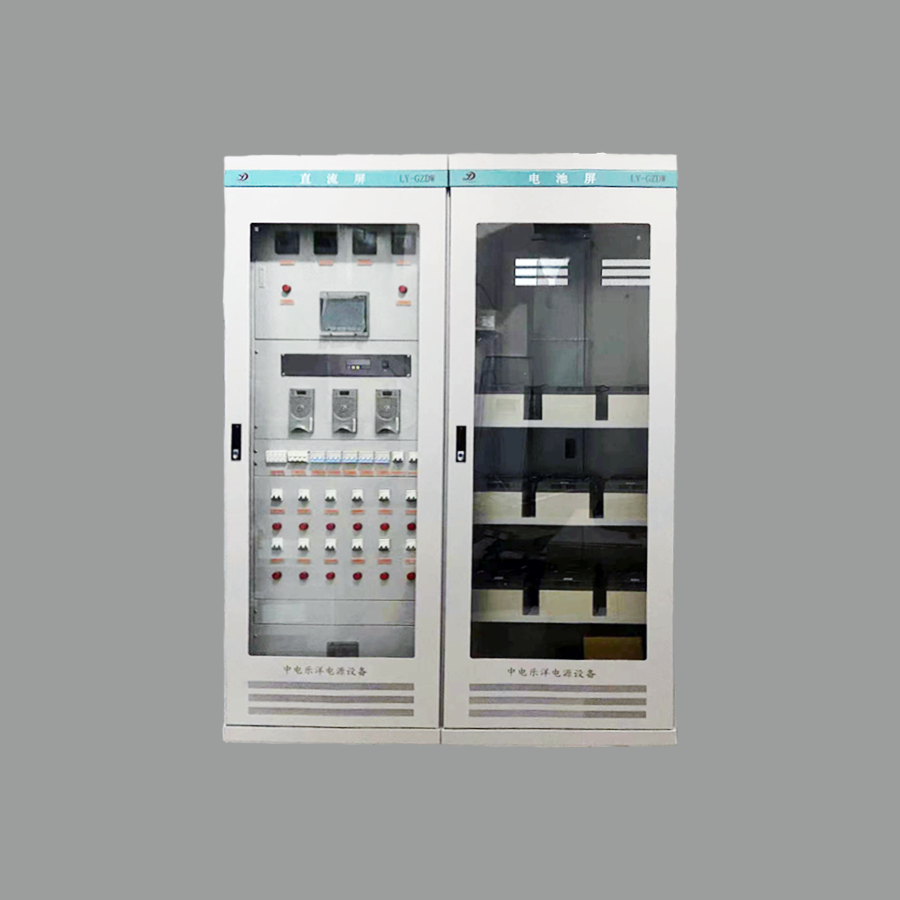

直流屏构成:

直流屏

中央信号屏

蓄电池屏

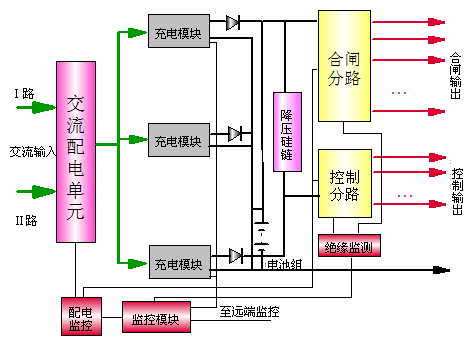

直流屏内部构成:

直流屏由交配电单元

充电模块单元

降压硅链单元

直流馈电单元

配电监控单元

监控模块单元

绝缘监测单元


按外形分类:

  1、落地式直流屏

  2、壁挂式直流屏

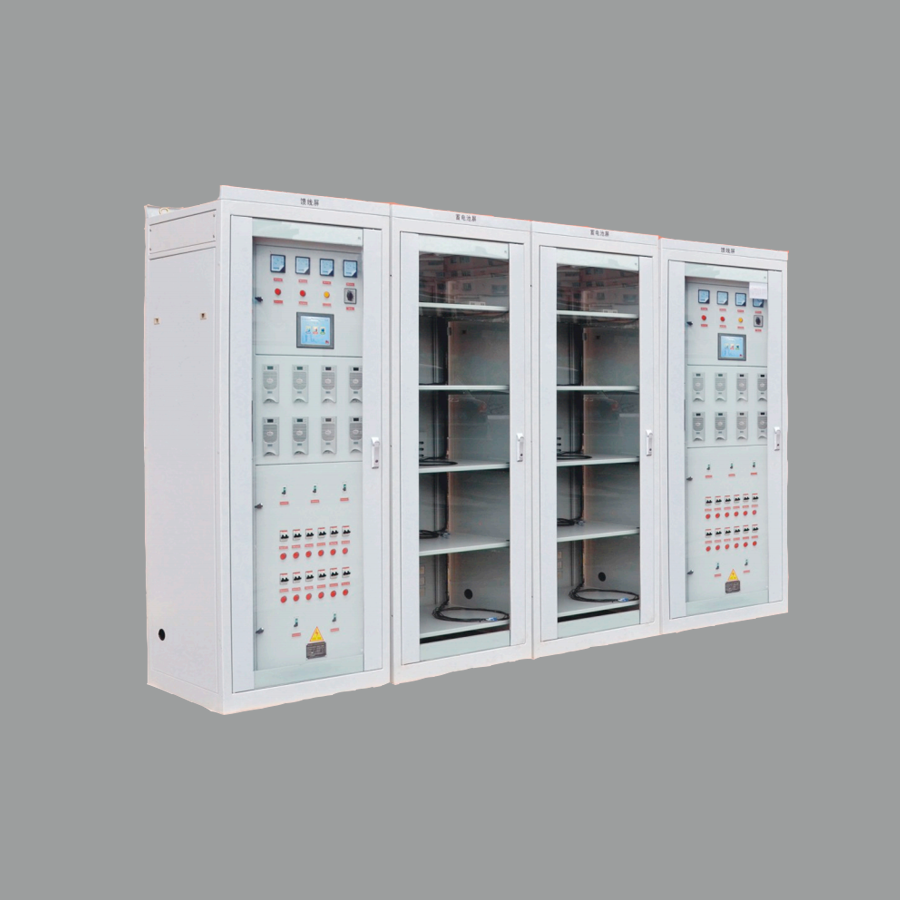

落地式直流屏

1、尺寸(2260×800×600)

2、分布式直流屏采用开关电源的模块化设计,N+1热备份;

3、分布式直流屏充电模块可以带电热插拔,平均维护时间大幅度减少;

4、分布式直流屏动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份;

5、分布式直流屏硬件低差自主均流技术,模块间输出电流最大不平衡度优于5%;

6、分布式直流屏可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够实时监测系统绝缘情况,确保系统和人身安全;

7、分布式直流屏系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全性有充分保证。


壁挂式直流屏


1、尺寸(606×560×280)mm

2、壁挂式直流电源屏适合小型开关站、小型用户变电站及小型10KV变电站系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;

3、壁挂式直流屏具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动化管理功能完善;

4、壁挂式直流具有与自动化系统连接四遥接口,提供RS232和RS485

两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择。
